深冷空分設備工藝流程:

空氣壓縮系統

原料空氣被空氣壓縮機壓縮到0.7~0.85Mpa

預冷系統

空氣在預冷機組中預冷到5-10℃,分離出大部分水份

純化系統

空氣在分子篩純化器中吸附過濾掉剩余的水份、二氧化碳和碳氫化合物。

空氣膨脹

空氣在膨脹機中膨脹制冷以提供裝置所需的冷量。

換熱

空氣在分餾塔主換熱器中與返流的氧氣、氮氣、污氮氣進行換熱,被冷卻到接近液化溫度并把返流的氧氣、氮氣、污氮氣復熱到環境溫度。

過冷

氮氣在過冷器中過冷節流前的液空和液氮。

精餾

空氣在精餾塔中進行精餾分離,在上塔頂部獲得產品氮氣,在上塔底部獲得產品氧氣。

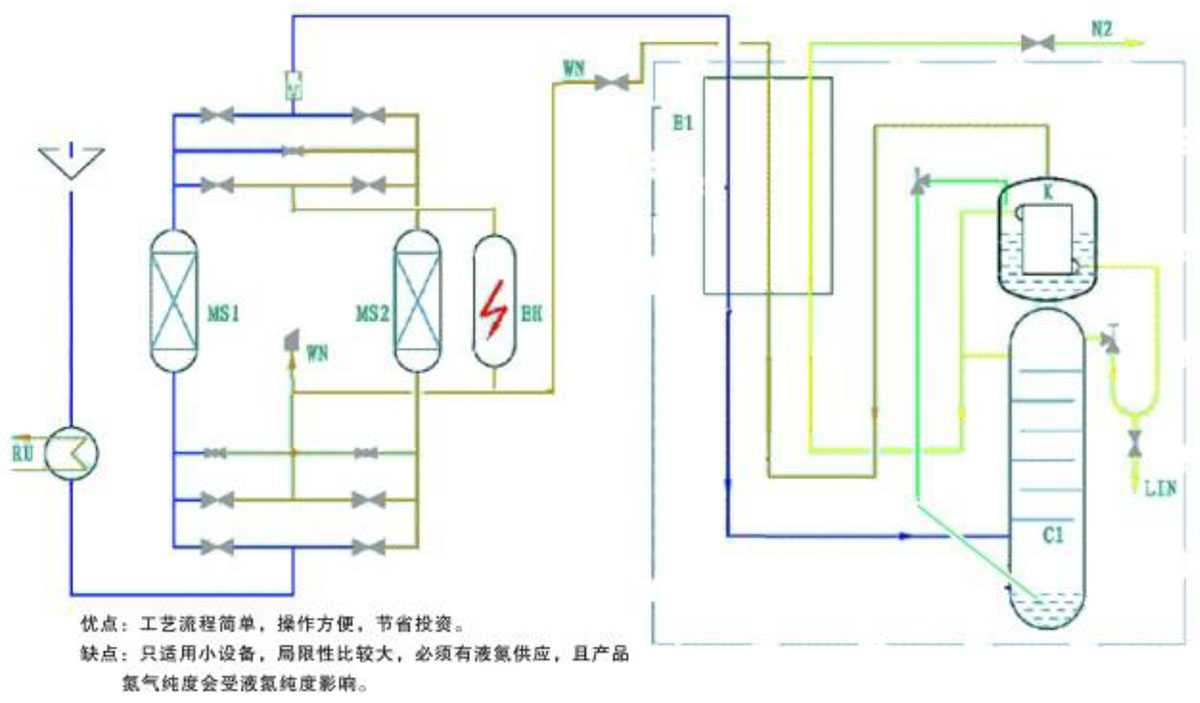

流程一:液氮倒灌

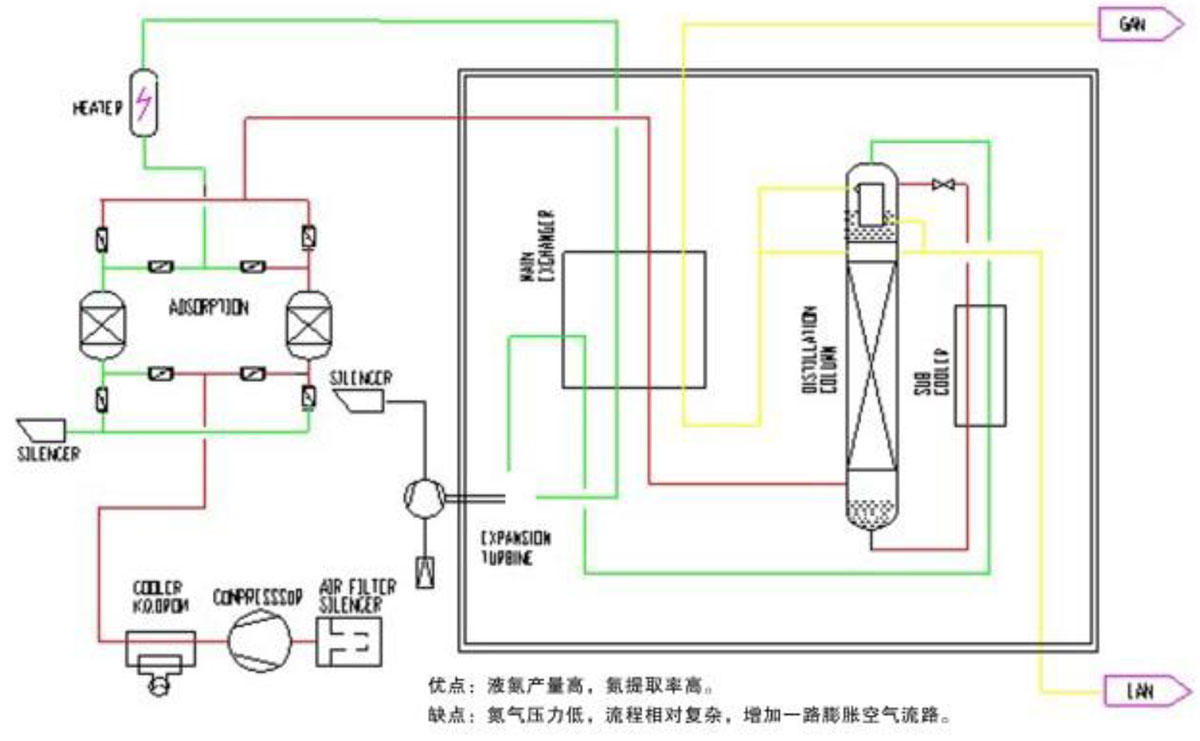

流程二:正流膨脹制氮

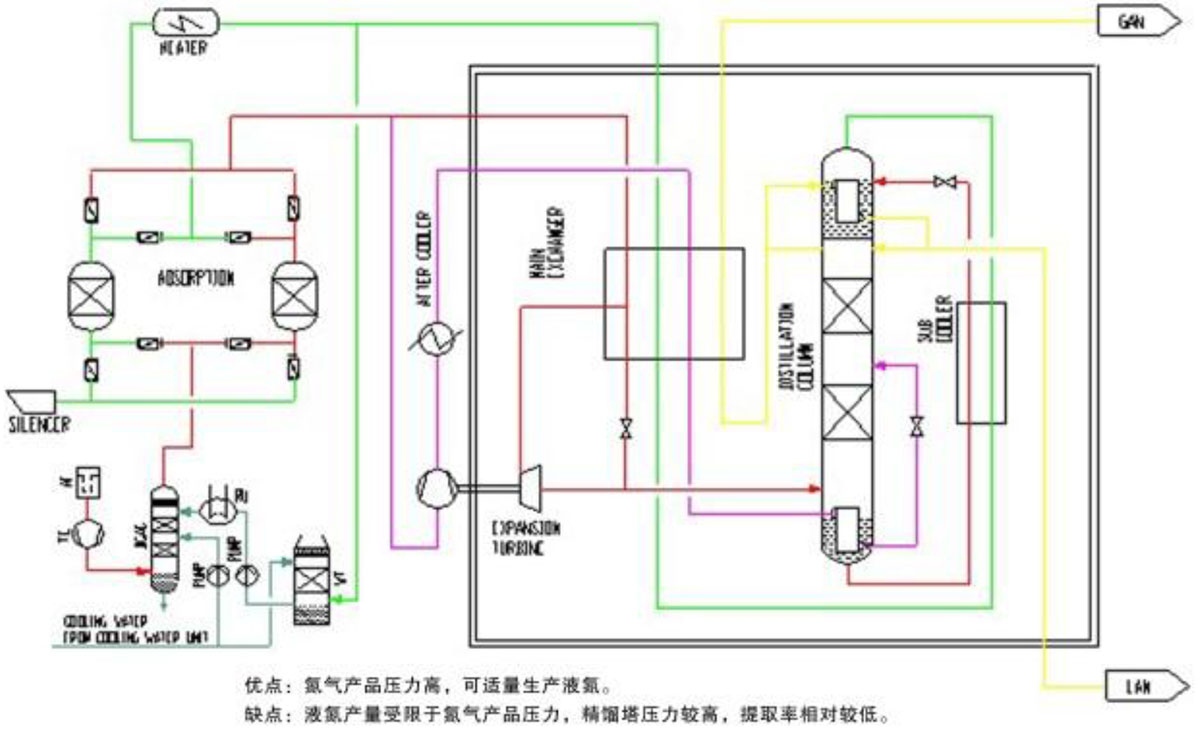

流程三:返流膨脹制氮

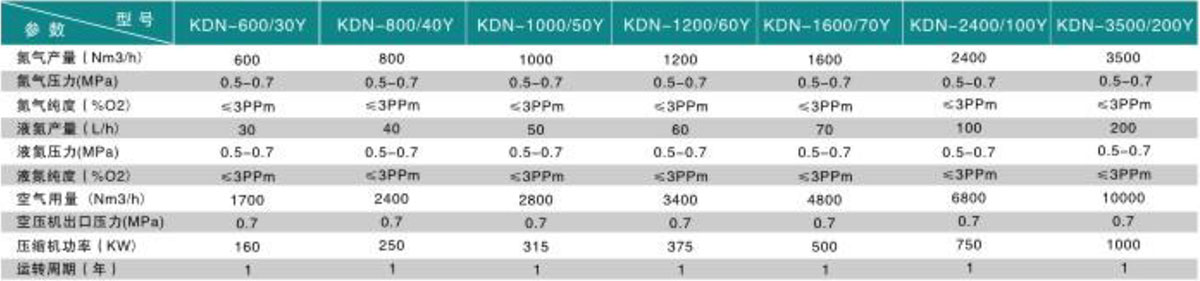

正流膨脹流程高純氮設備技術參數

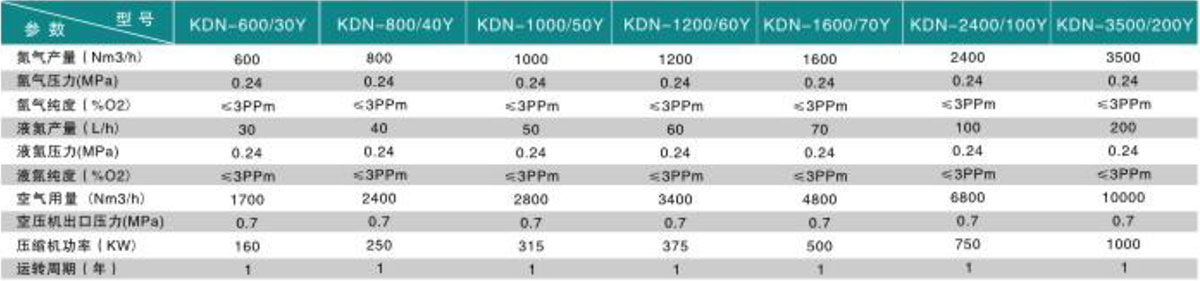

返流膨脹流程高純氮設備技術參數

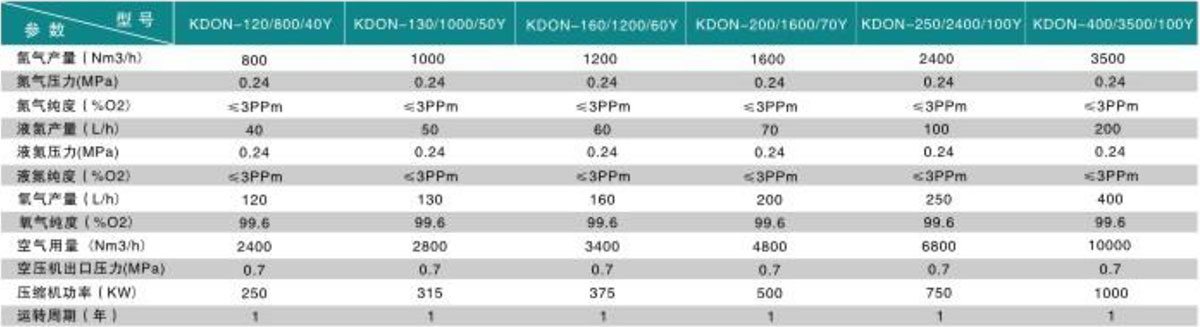

高純氮帶小量氧氣設備技術參數

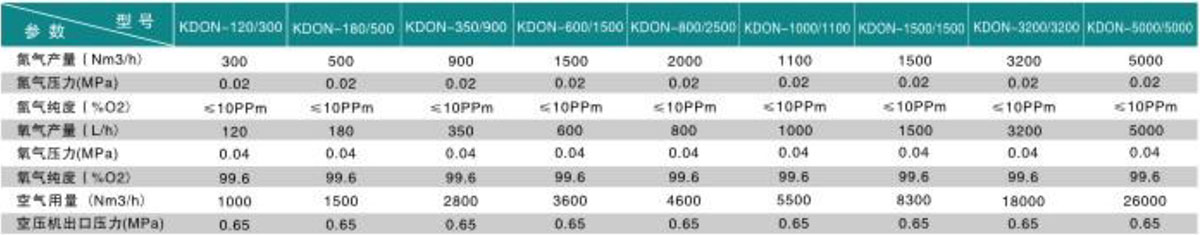

中小型空分設備技術參數
